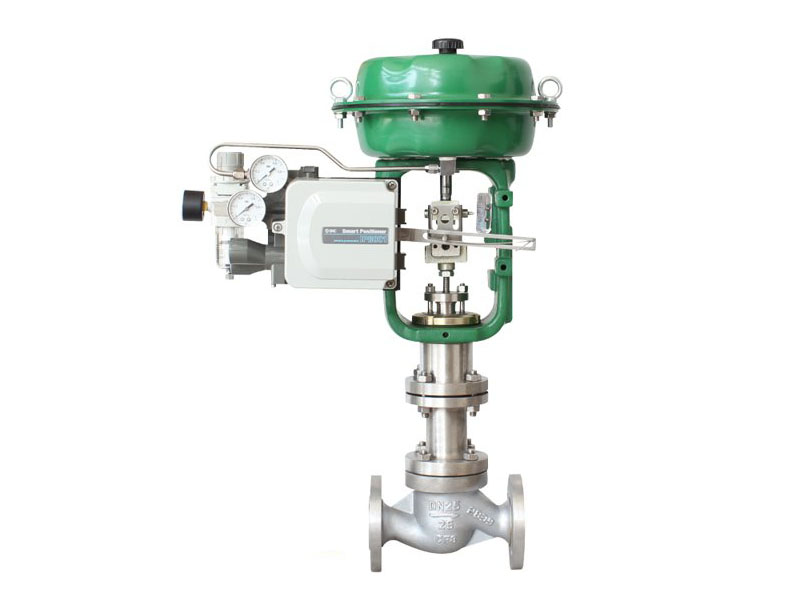

氣動低溫調節閥是專為低溫環境設計的流量控制設備，主要應用于-60℃至-250℃介質（如液氧、液氮）的調節控制。其核心設計在于通過氣動執行機構驅動閥芯位移，精確調節流通截面積，實現低溫流體的流量、壓力和溫度控制。 ‌

結構特點

采用氣動薄膜執行機構與耐低溫閥體組合，通過信號壓力驅動閥芯移動。關鍵設計包括長頸型上閥蓋，使填料處于常溫環境工作，確保低溫工況下的控制穩定性。主體結構包含閥體、閥芯、閥座及執行機構，執行機構通常采用薄膜式設計以提升響應速度和精度。 ‌

工作原理

當控制信號轉換為氣壓信號后，驅動氣動薄膜執行機構產生推力，通過連接桿件帶動閥芯移動。閥芯位置變化導致流通截面積改變，實現對介質的流量調節。低溫環境下材料膨脹系數需特別匹配以維持密封性。 ‌

應用場景

適用于石油化工、冶金等工業生產中的低溫工藝控制，如液氮儲存、深冷設備等。需配合閥門定位器以提高調節精度，并遵循垂直安裝、介質流向與閥體標識一致等安裝規范。 ‌
